Orbit X4

Спрямована патч-антена з круговою поляризацією

Компактна антена для наземної станції та ретранслятора: стабільний лінк з бортом на великих відстанях і менше завад збоку завдяки вузькій діаграмі спрямованості.

ПОЛЯРИЗАЦІЯ
$25за шт. · без ПДВ і доставки
В наявності
Кількість
Замовити
Антена Orbit X4, вигляд ззаду: SMA-роз’єм і кріплення 4 × M3

Ключові параметри

ДІАПАЗОН
5250–6200МГц
Робочий діапазон частот
ПІДСИЛЕННЯ, ДО
12dBi
Пікове, за даними технічного опису
ДІАГРАМА
~37°
Ширина за половинною потужністю
ПОЛЯРИЗАЦІЯ
RHCP · LHCP
Дві версії

Для наземної сторони лінку

Спрямована діаграма й контрольована ширина променя тримають лінк з бортом на великих відстанях і зменшують завади з боків. Підходить для наземної станції, ретранслятора та фіксованих лінків «точка—точка».

Чому кругова поляризація

Сигнал менше залежить від нахилу та маневрів борту і від перевідбиттів.

На обох кінцях лінку потрібна однакова поляризація: RHCP з RHCP, LHCP з LHCP

Характеристики

Тип
Спрямована широкосмугова патч-антена, кругова поляризація
Діапазон частот
5250–6200 МГц
Пікове підсилення
11,1 / 12,6 / 12,1 / 11,7 dBi на 5250 / 5500 / 5725 / 6200 МГц
КСХН (VSWR)
≤ 1,1:1 на 5500–5725 МГц, ≤ 2:1 на краях діапазону
Ширина діаграми (HPBW)
~37°
Поляризація
RHCP або LHCP (дві версії)
Імпеданс
50 Ω
Роз’єм
SMA (F)
Розміри
70 × 70 мм, плата 1,64 мм, глибина з роз’ємом 14,6 мм
Кріплення
4 × M3, різьбові отвори 23 × 23 мм у задньому гнізді
Відповідність
RoHS
Part No.
DQWBPA4-RHCP, DQWBPA4-LHCP

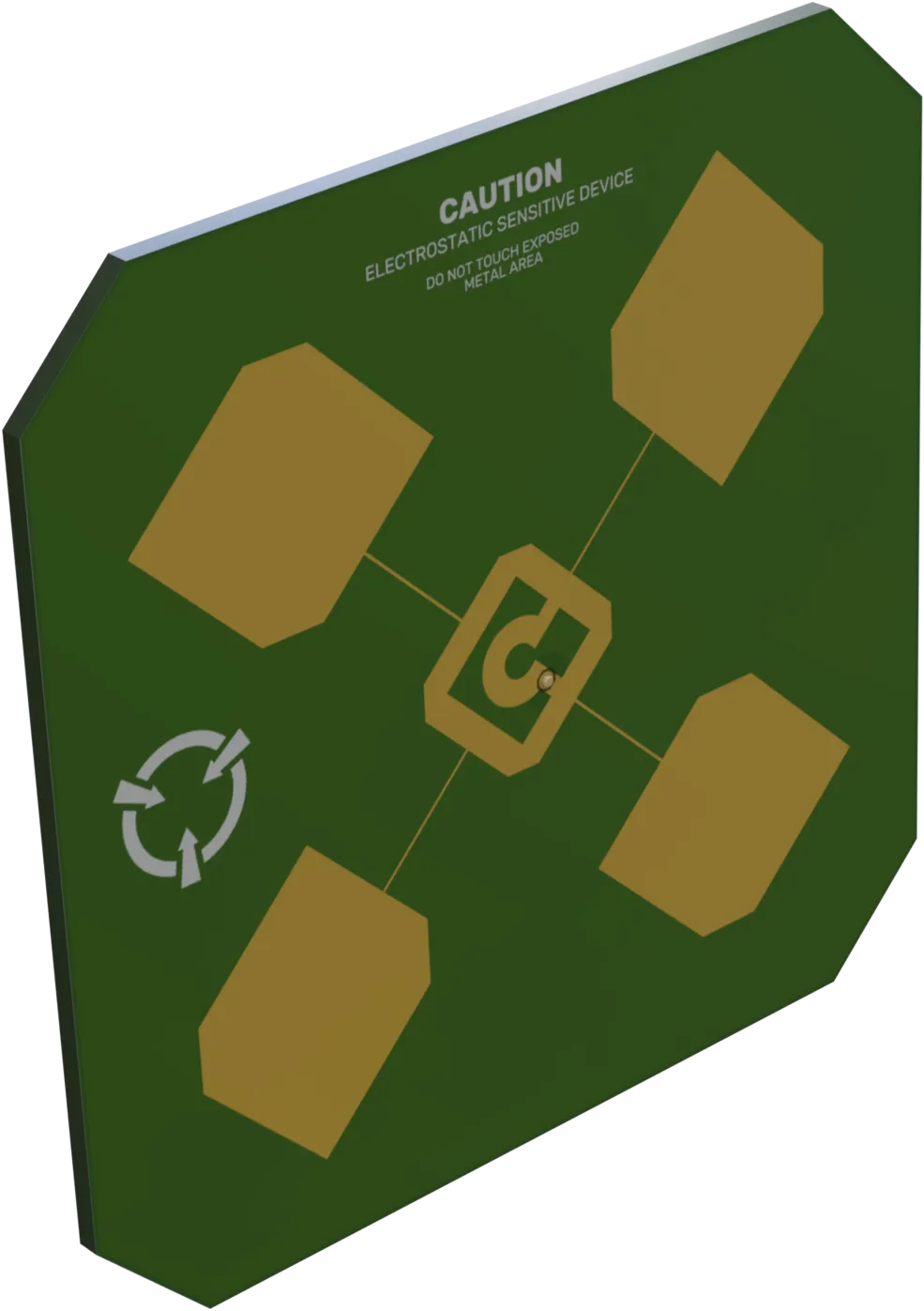

Антена Orbit X4, вигляд спереду: патч-елементи
ДОКУМЕНТИ
Технічний опис (EN)PDF · 4 МБ ↗
